PPR管材规格表及PPR管的规格标识

发布时间:2019-10-18 10:26:10人气:

PPR管道国家标准规定PPR管道外径有20、25、32、40、50、63、75、90、110、160(单位:mm)

十种规格,一般家装有20、25、32三种规格就足够了。

这个就是PPR管规格表,按照自己的需要配备。

PPR管材规格表:

压力等级Mpa规格(mm)包装(m)

PN1.2520×1.9240

25×2.3160

32×3.0100

40×3.780

50×4.648

63×5.832

75×6.9

90×8.2

110×10


江特PPR管材规格表及PPR管的规格标识

压力等级Mpa规格(mm)包装(m)

PN1.6

20×2.3240

25×2.8160

32×3.6100

40×4.580

50×5.648

63×7.132

75×8.4

90×10.1

110×12.1


PN2.0

20×2.8240

25×3.5160

32×4.4100

40×5.580

50×6.948

63×8.732

75×10.1

90×12.3

110×15.1

PN2.520×3.4240

25×4.2160

32×5.4100

40×6.780

50×8.448

63×10.532

75×12.5

90×15.0

110×18.3

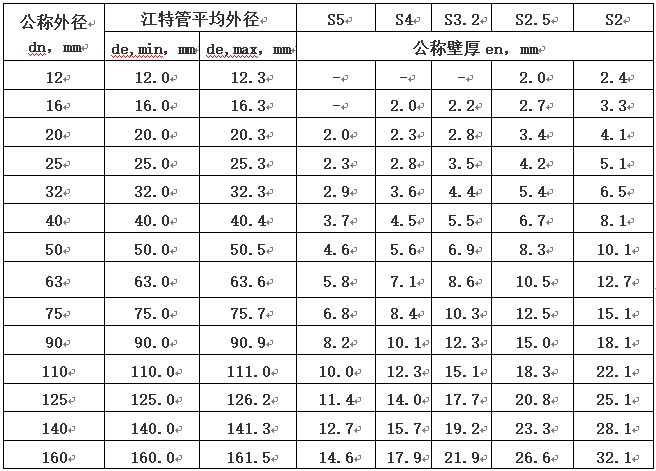

PPR的规格标识:

PPR管材规格用管系列S、公称外径dn×公称壁厚en表示

例:PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm

表示为S5、dn25×en2.5mm??

PPR管系列S:是用以表示ppr管材规格的无量纲数值系列,有如下关系S=(dn-en)/??2??en

其中:dn——PPR公称外径,单位为mm

en——PPR公称壁厚,单位为mm

一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列

PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。

PPR管规格PPR标准尺寸率SDR:为PPR管材公称外径dn与公称壁厚en的比值。

PPR管规格SDR与PPR管系列的关系如下:SDR=2S+1

PPR管件规格的表示方法:

PPR管件公称外径dn??指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。

江特PPR管件都只有最高标准S2一个系列,冷热水全部试用

PPR管规格S5系列--------------1.25兆帕(12.5公斤)

PPR管规格S4系列--------------1.6兆帕(16公斤)

PPR管规格S3.2系列------------2.0兆帕(20公斤)

PPR管规格S2系列--------------2.5兆帕(25公斤)
